ELEMENTOS DE PROYECCIÓN

Sistemas de Proyección.

Trabajaremos con los planos vertical, lateral y horizontal, (sistema europeo Norma DIN (ISO E), consiste en colocar el sólido a proyectar entre el observador y los planos de proyección.

Planos Abatidos.

Rebatimiento: Rebatir un plano (a), consiste en girarlo a través de una de sus rectas características, la cual actúa como una “bisagra”, hasta hacerlo coincidir con uno de los planos principales de proyección.

La proyección se realiza sobre tres planos, el vertical, horizontal y lateral, el plano lateral resuelve el problema de exactitud, entrando en un campo tridimensional, donde el objeto ocupará un solo espacio ,determinado por los tres planos, se denomina  proyección triédrica.

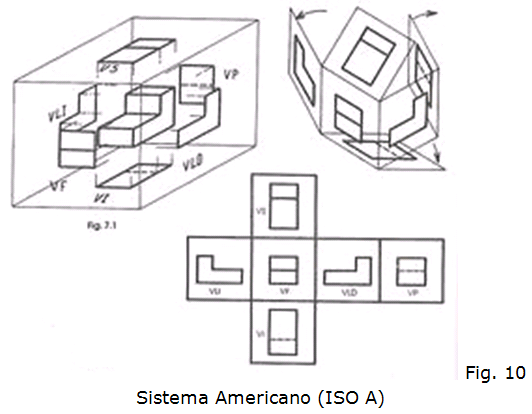

El tercer cuadrante corresponde al sistema Americano Norma DIN (ISO A), consiste en colocar el plano de proyección entre el observador y el objeto a proyectar.

·         Elementos de la proyección Ortogonal

PV : Plano horizontal

PH : Plano vertical

PL : Plano Lateral

LT :   Línea de Tierra ( EJE X )

LP: Línea de Pliegue ( EJE Y )

LI: Línea de intersección (EJE Z)

dl : distancia del objeto al plano lateral (Se aleja del plano lateral)

c : cota, distancia del objeto al plano horizontal (Se aleja del plano horizontal)

av: alejamiento vertical , distancia del objeto al plano vertical.(Se aleja del plano vertical)

Los planos PV, PH, PL son los planos de proyección donde se representa las vistas del objeto.
